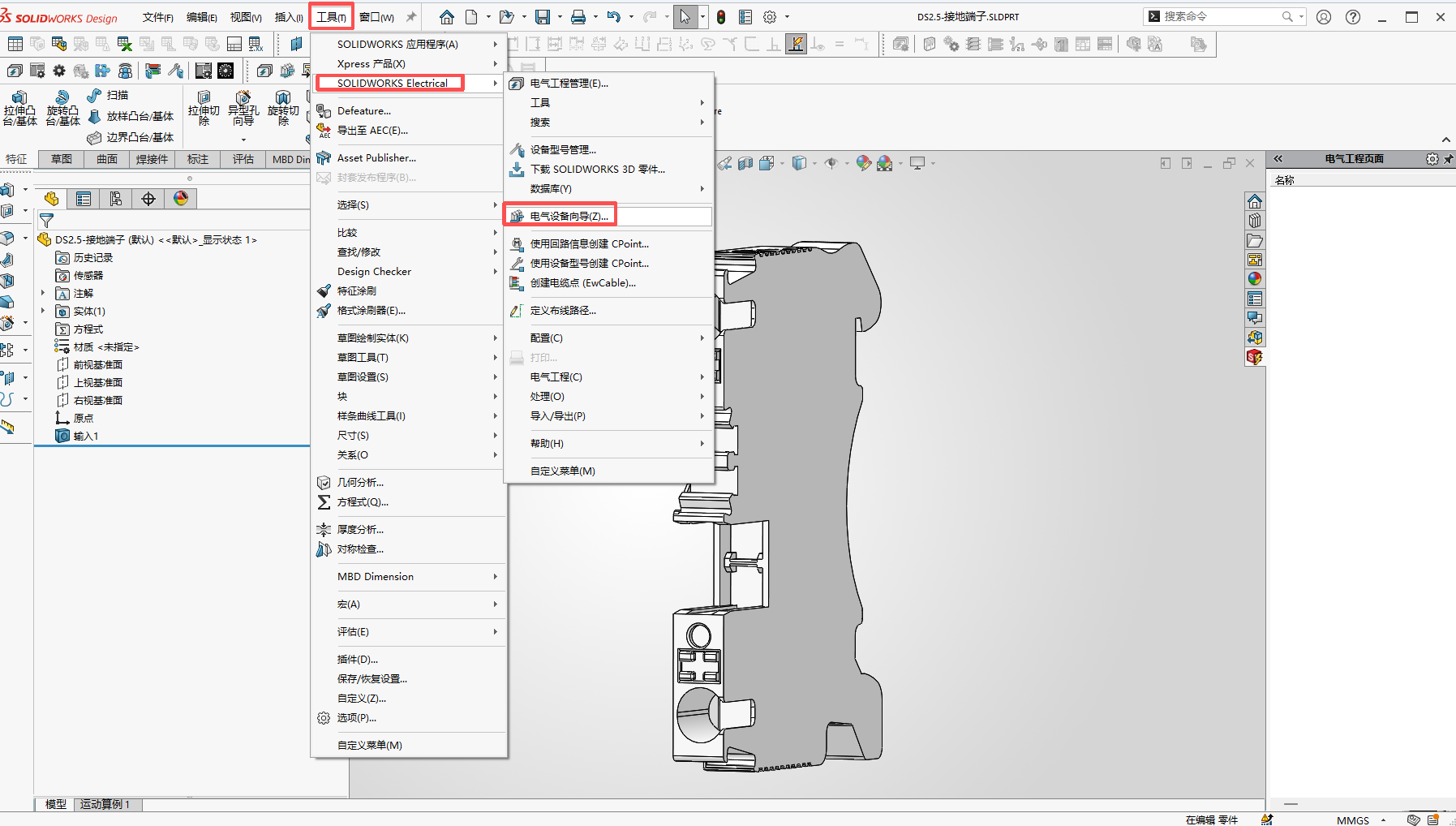

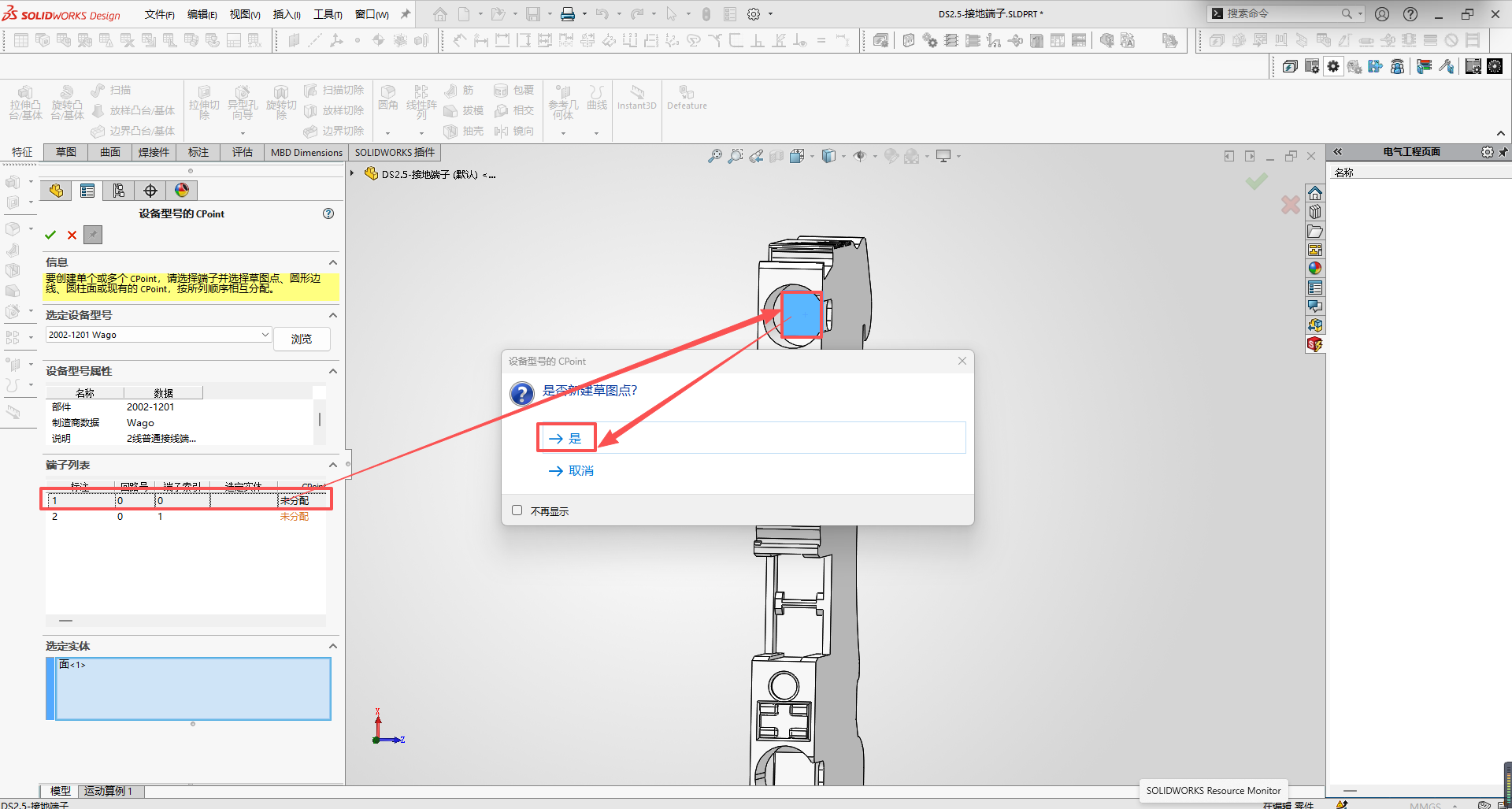

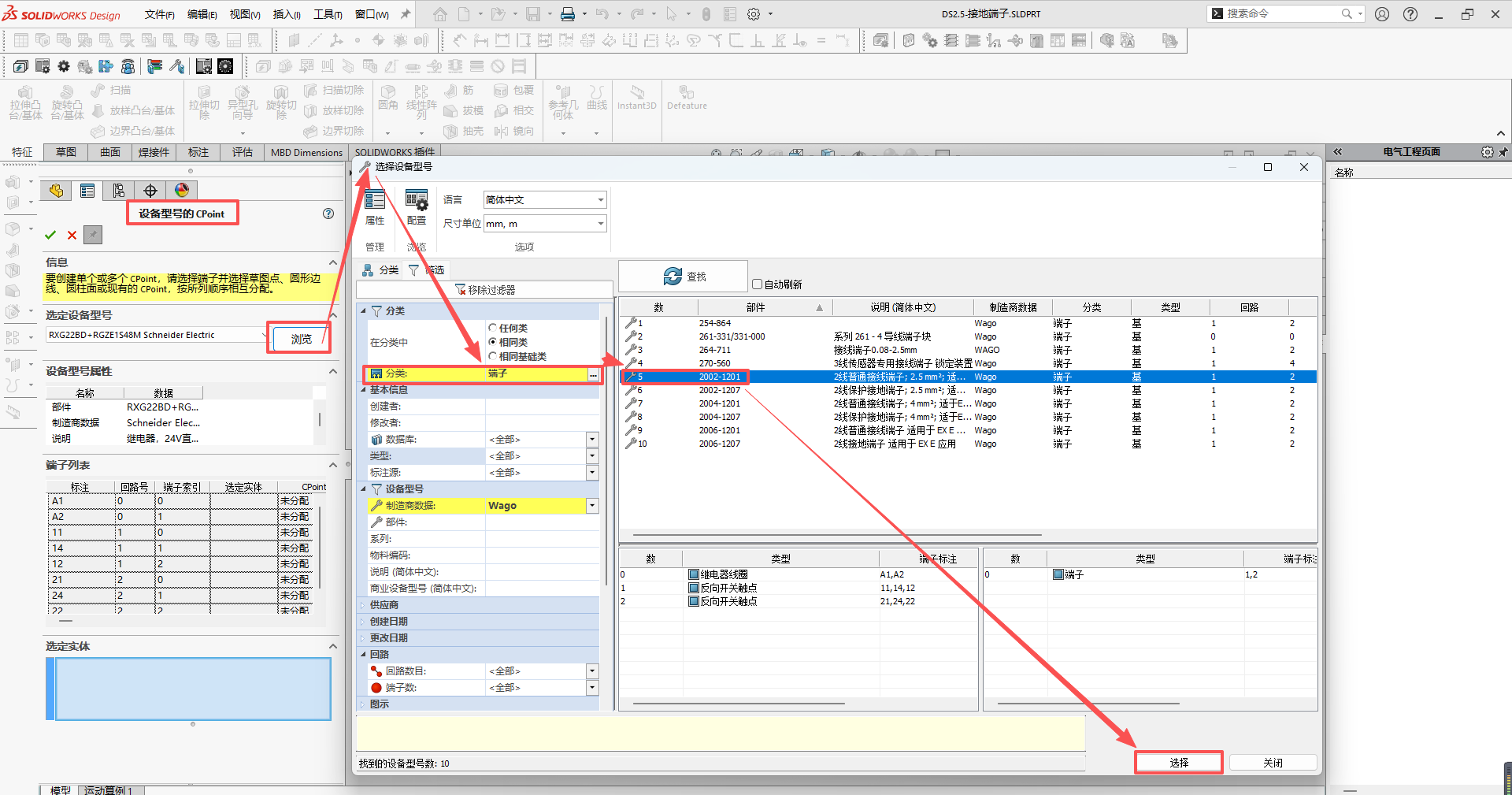

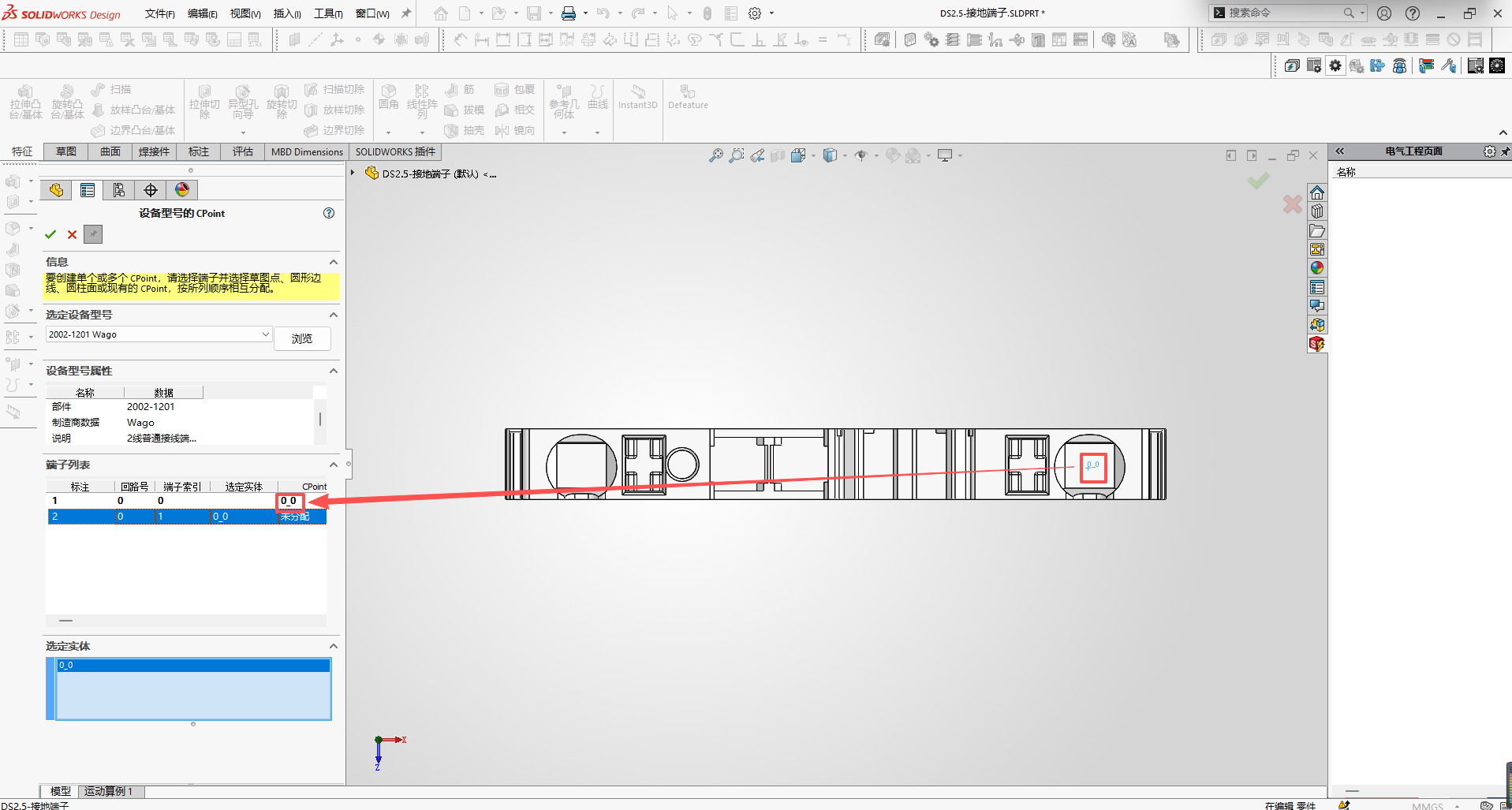

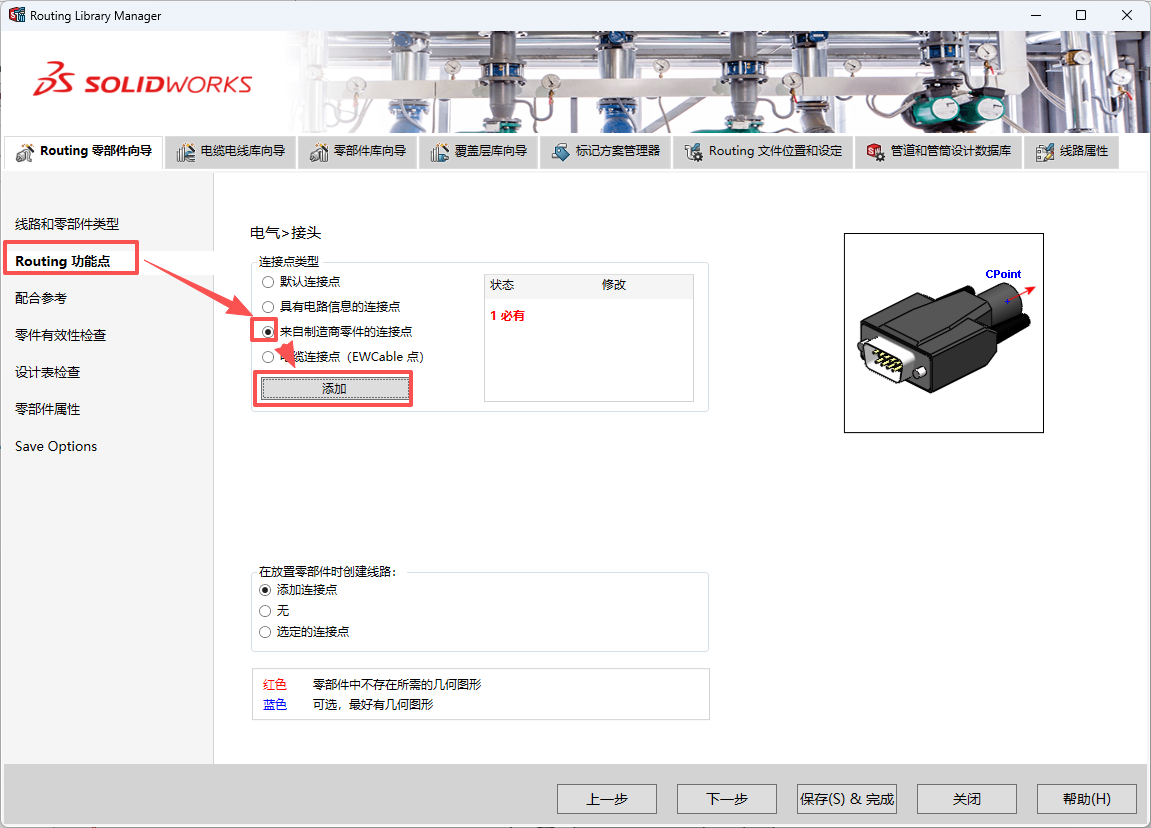

然后在左侧的端子列表中就会出现回路和连接点，只需要点击连接点然后在模型上点击合适的出线位置，软件会自动创建草图点来匹配此连接点，重复此步骤关联所有出线点即可完成这一步。

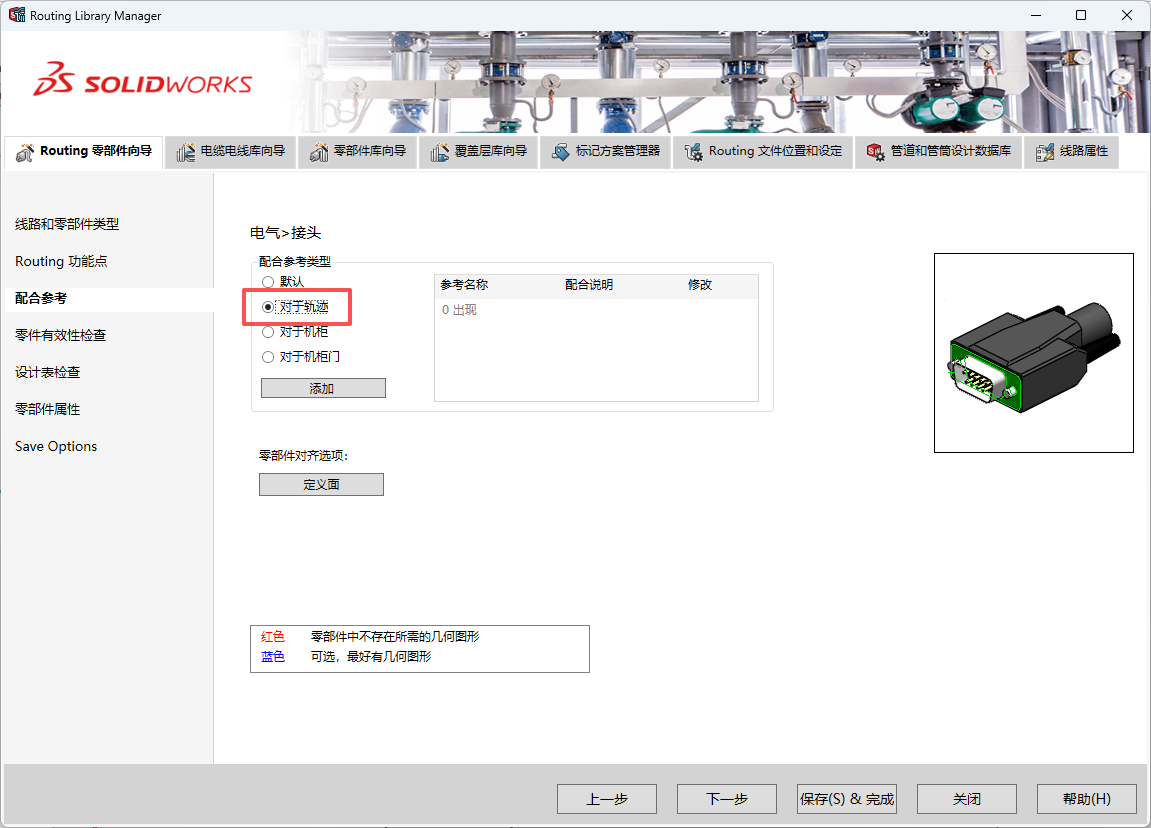

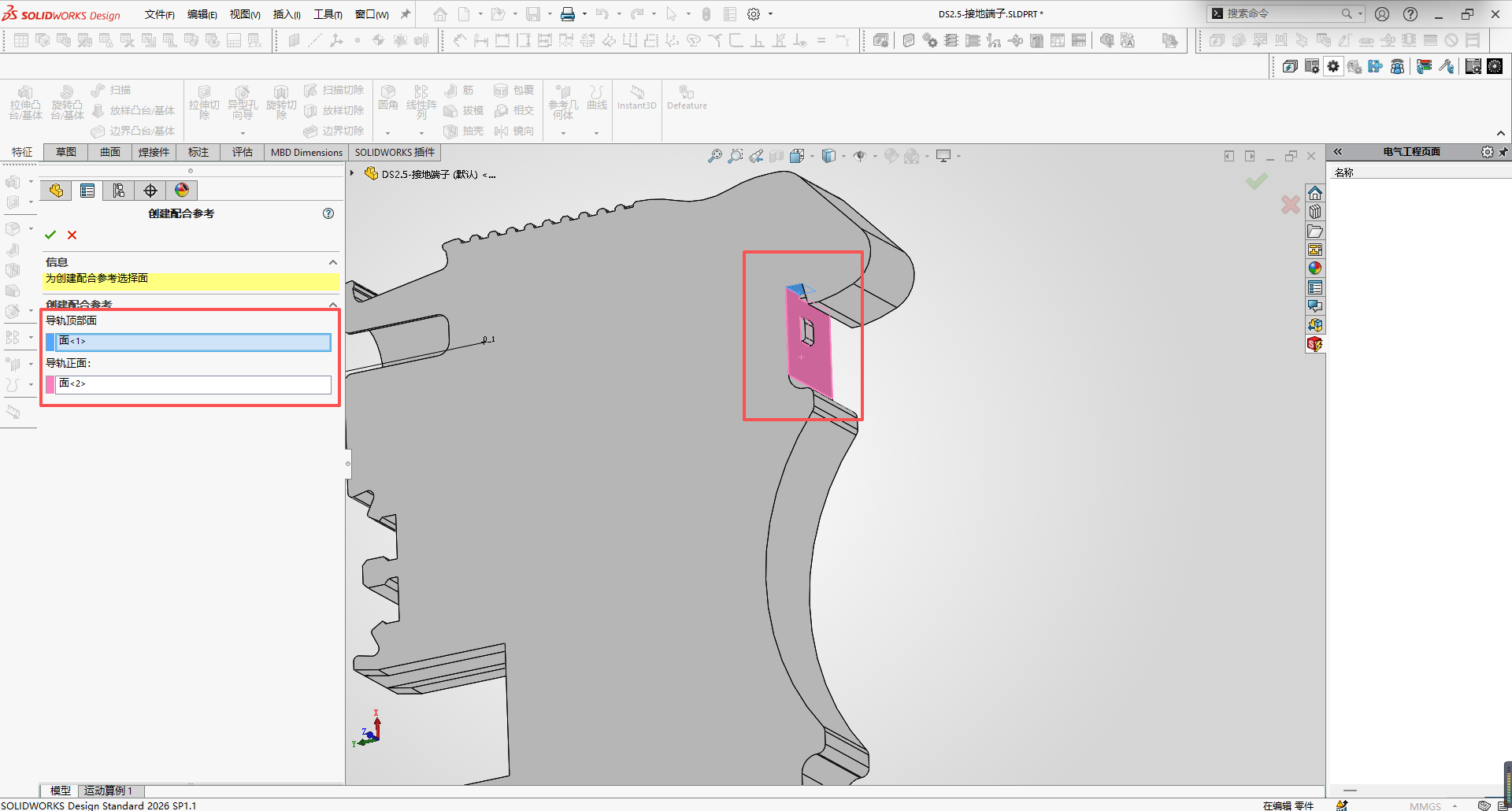

所有回路连接点都关联成功后就可以回到向导中进行下一步：创建配合，这一步的目的主要是在插入模型的时候，模型会自动吸附导轨或安装板上。同样有几个选项，分别对应模型会默认吸附到哪里。对于端子我们就选轨迹也就是导轨即可。

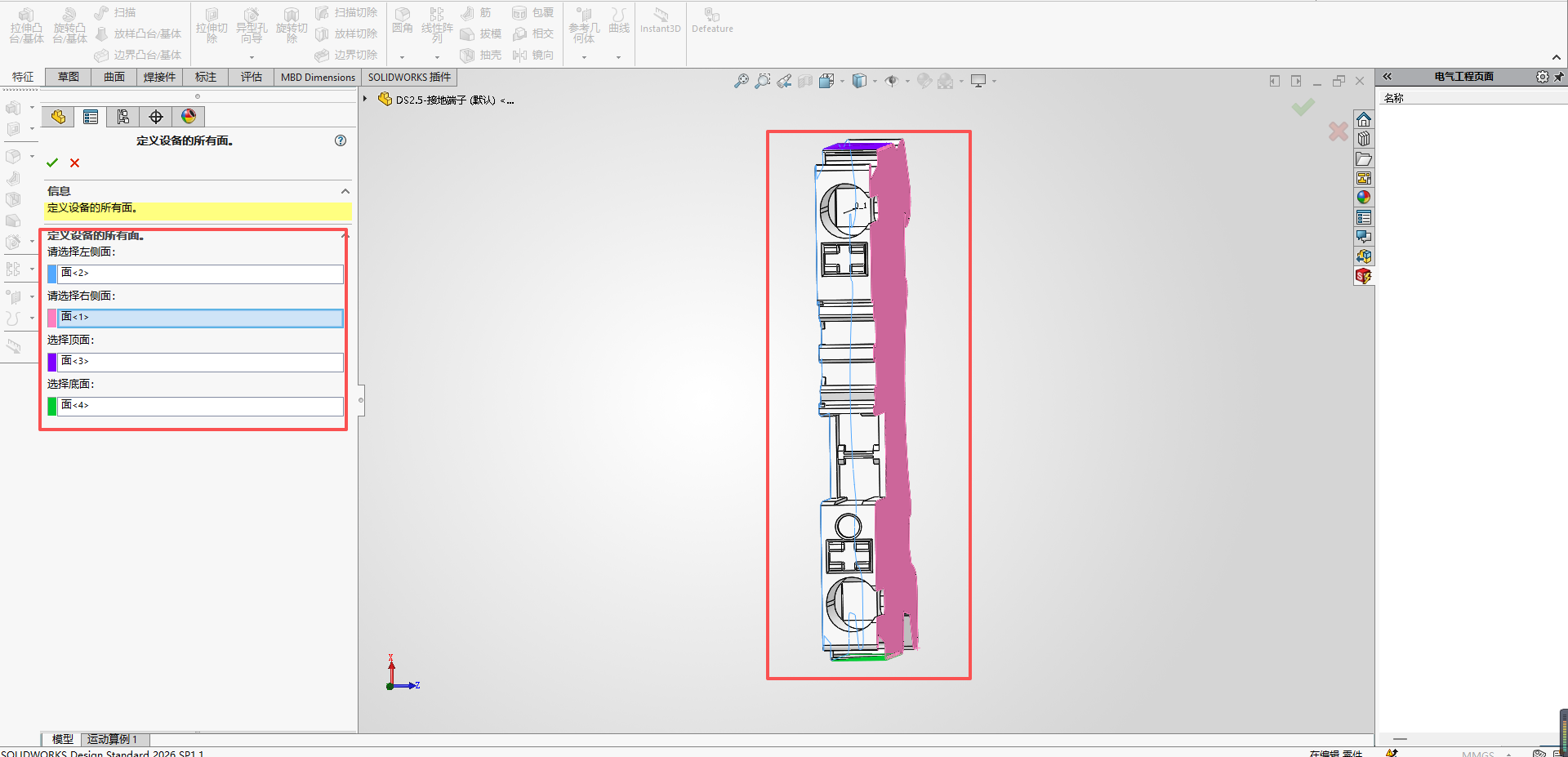

然后再回到向导中进行下一步：定义面，这个步骤主要是用于多个相同设备批量放置时，往哪一边摆放。在打开的界面中依次选择模型的四个面然后点击对勾即可完成。





这一步做完之后电气模型就算做完了，接下来关闭向导进行保存，然后就可以在项目里调用了。
