2. 材料参数定义

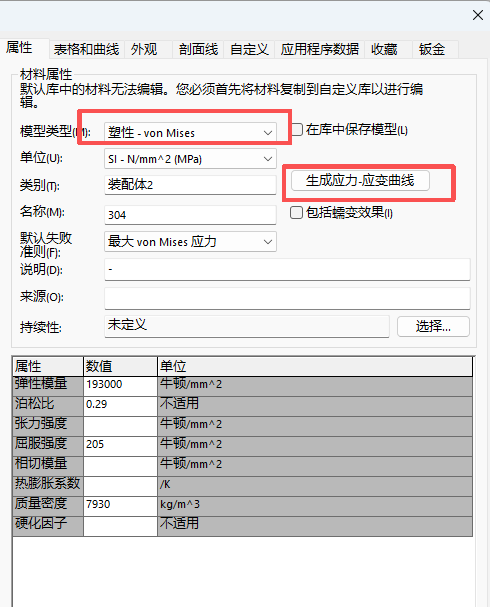

根据实际冲压材料匹配材料库参数，重点设置密度、弹性模量、泊松比、屈服强度、抗拉强度、塑性应变曲线（或设置合适的相切模量）等核心参数；针对不锈钢、高强钢、铝合金等难成型材料，需导入精准的材料硬化曲线，保障仿真结果与实际成型状态一致。

3.接触与边界条件设置

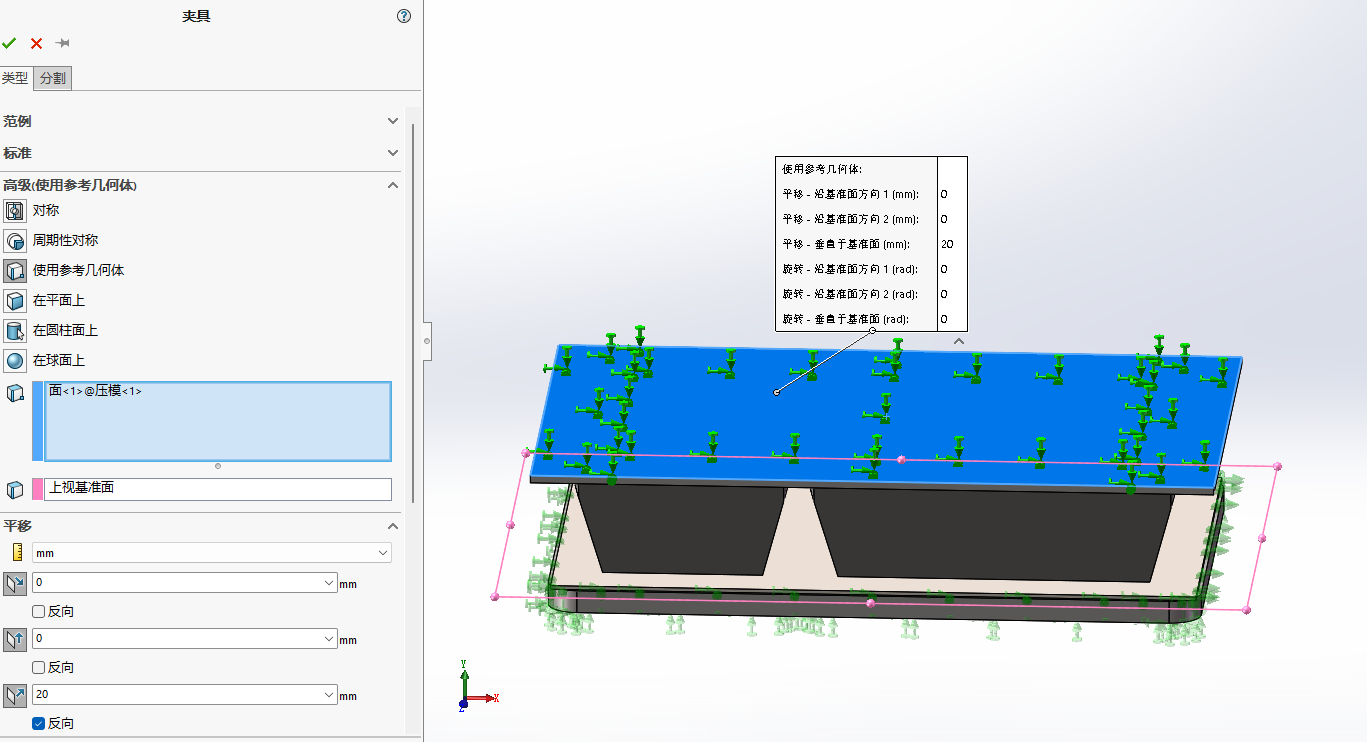

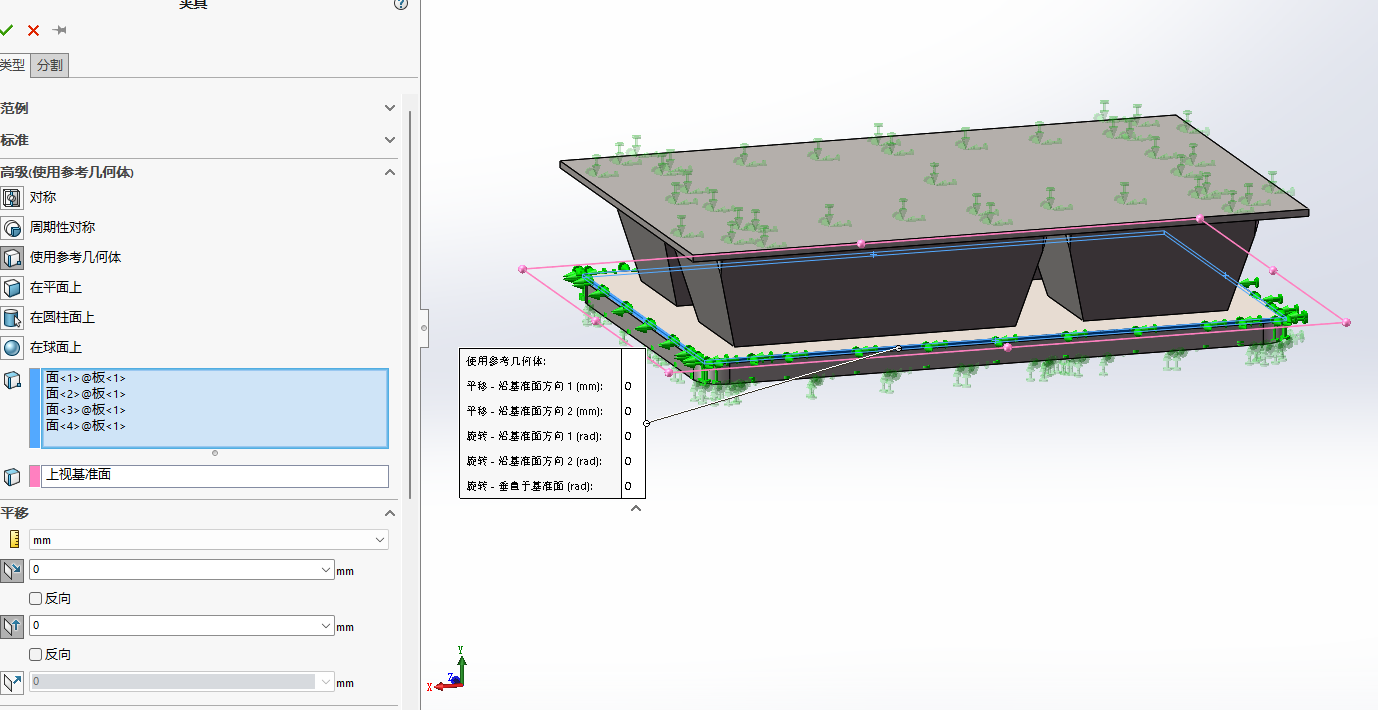

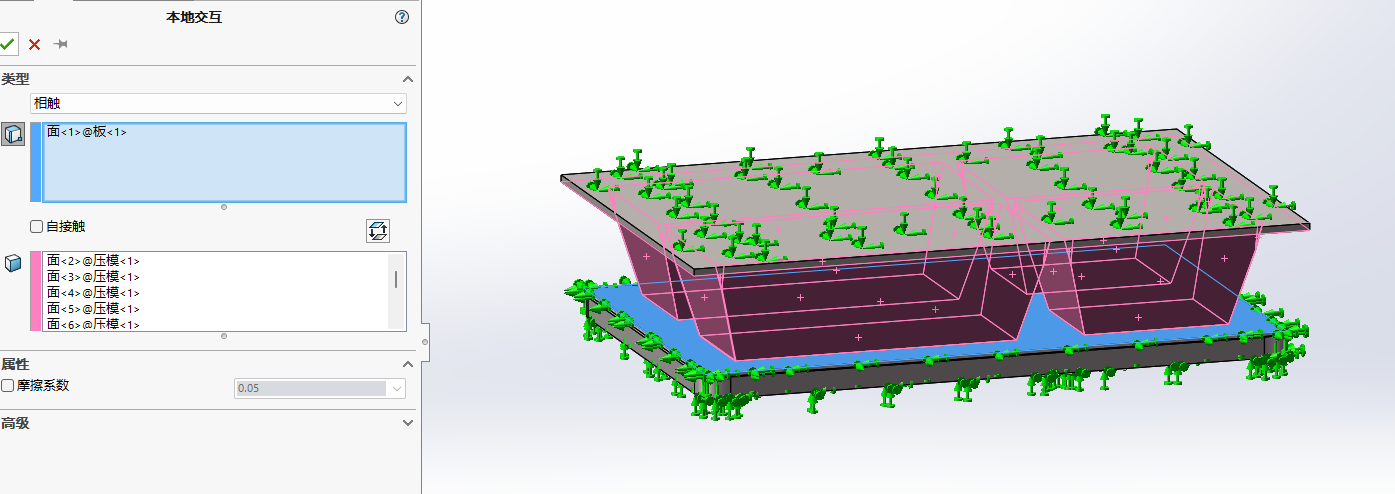

定义模具与板材的摩擦接触关系，根据工艺设置湿式润滑、干式摩擦对应的摩擦系数；约束模具固定端自由度，设置压边圈压力、冲压行程、冲压速度等关键工况参数，完全复刻实际生产线工艺条件。（以下仅展示部分边界条件）



4.结果后处理与缺陷分析

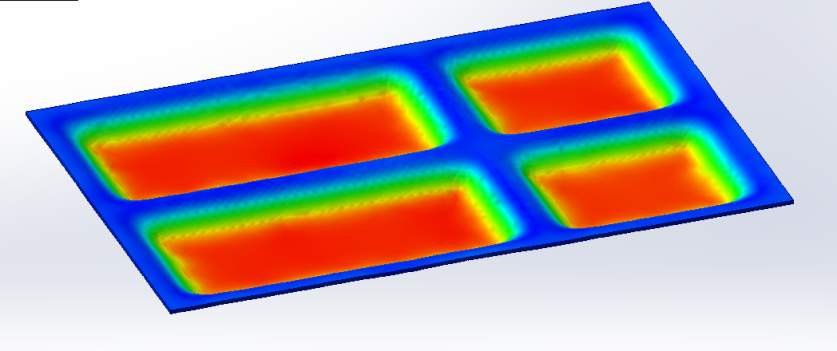

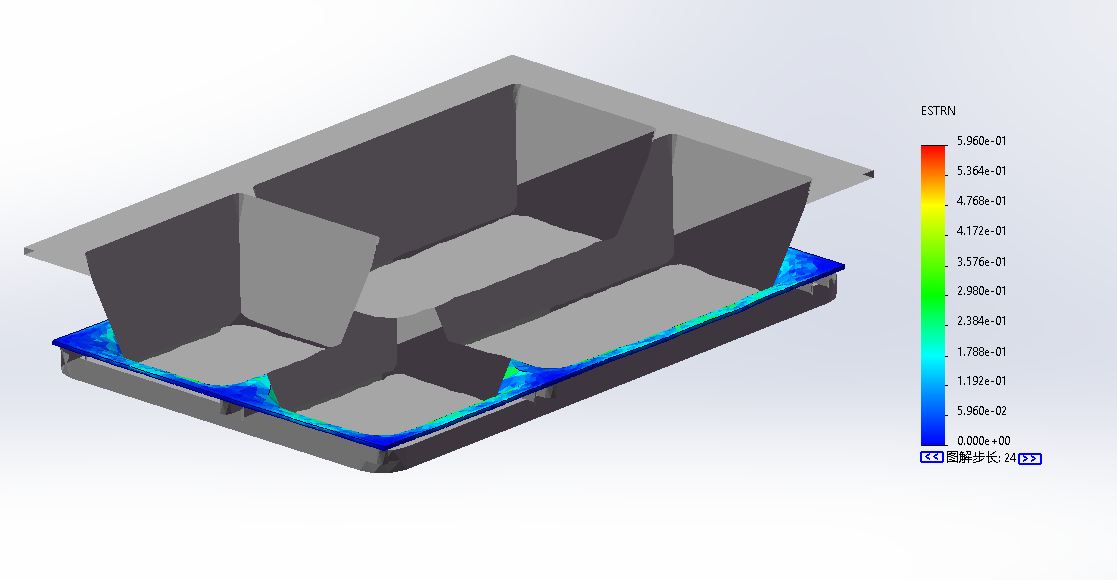

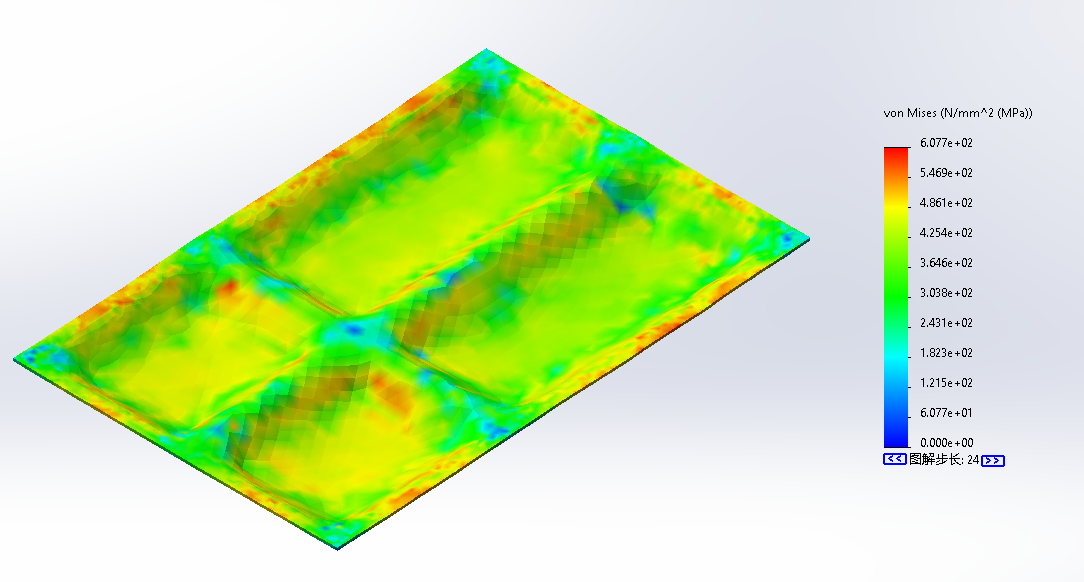

计算完成后提取核心仿真数据，包括应力云图、应变云图、厚度分布云图、回弹位移数据；精准识别板材高应力集中区域、过度拉伸区域，判断是否存在拉裂、起皱、缩颈等缺陷，同时检测工件成型后的尺寸偏差、回弹量大小。调整步长，即可查看每一时刻的模型变形，应力等结果。（如需查看塑性应变结果，可在高级设置中单独显示塑性应变）
